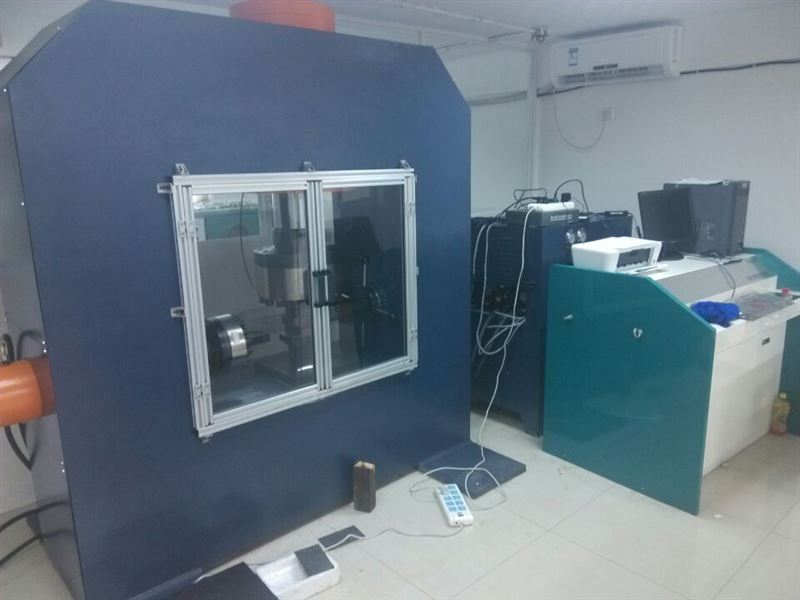

1000KN微机控制电液伺服岩石直剪仪是一种用于岩石力学试验的专业设备可用于岩石结构面（如节理面、层里面、片里面、辟裂面等）、岩石本身及混凝土或砂浆与岩石胶结面的直剪试验，以及混凝土与其他材料结合面抗剪断强度试验。

一、基本概述：

  盛林1000KN微机控制电液伺服岩石直剪仪是一种用于岩石力学试验的专业设备，依据国家行业标准《水利水电工程岩石试验规程》(SL264-2020)，《公路工程岩石试验规程》 (JTG E41-2005)，《工程岩体试验方法标准》(GB/T50266-2013)，《铁路工程岩石试验规程》（TB 10115-2014），《建筑砂浆基本性能试验方法标准》JGJ/T 70-2009的规定而研制的可用于岩石结构面（如节理面、层里面、片里面、辟裂面等）、岩石本身及混凝土或砂浆与岩石胶结面的直剪试验，以及混凝土与其他材料结合面抗剪断强度试验。该仪器设计结构紧凑、样式美观，维护简单、操作方便，整个试验过程可用微机在WIN7下自动控制；广泛应用于水利水电（地质）勘察、大专院校等科研机构。

二、主要特点：　　

结构设计：加载框架采用高刚度性能设计，如有的垂直加载框架采用门式结构（整体铸造，刚度大于 10G/m）或四柱式结构（预应力锁紧工艺，刚度大于 5G/m），剪切加载框架采用四框整板镶嵌式，刚度大于 5G/m，以保证试验的稳定性和可靠性。

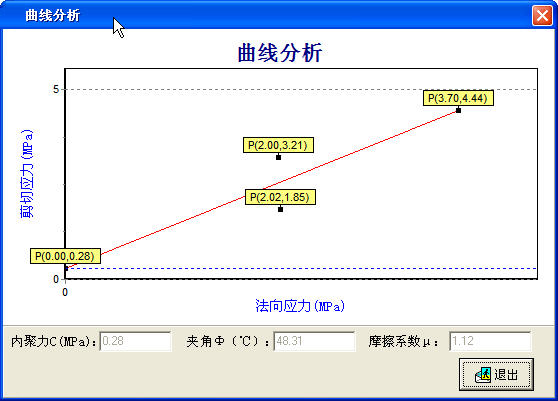

控制与显示：采用微机控制和软件处理技术，电脑屏幕实时显示速度、力值、位移等参数，并可在库中自动进行分析、计算，试验过程实时记录试验曲线并保存。可直接求取 C、Φ、μ 值等。

报表功能：具备报表处理功能，提供面向图形排版的专用报表编辑工具，可方便打印试验曲线及试验值，能出具剪应力 - 剪切位移曲线、剪应力 - 法向位移、剪应力 - 法向应力曲线等。

操作便捷：整个试验过程可在 Windows 系统下自动控制，设有位移、力值自动清零系统，消除人为读表误差，还设有过载保护功能，当力值或位移超出额定理论值，自动卸载并停止试验。

软件功能：高度自由定制。试验过程可以由操作员根据实际情况现场编辑，简单、方便。为了适应各种不断改变的需求或者是为了运行非已有标准的实验，该软件采用全开放式的软件结构。您只需根据您特定的试验需求。按试验的加载路径，设定加载对象、控制对象后，由上位机自动把加载过程下载到下位机运行，完成你设定的试验要求。

历史试验数据：相关曲线的显示、打印。报表可出具：剪应力-剪切位移曲线，剪应力-法向位移，剪应力-法向应力曲线，可同时显示应力-应变曲线，力-时间，力-位移等曲线，曲线上特征点可以随意提取。数据、报表处理功能，为用户提供了面向图形排版的专用报表编辑工具，具有操作灵活、简单易学的特点，能方便的打印试验曲线及试验值；

试验数据保存：可根据用户的要求设定试验数据的常用的保存格式，如：文本格式、EXCEL、ACCESS等。

三、技术参数：

法向载荷：20～1000KN（2-100%FS）

法向工作行程：0-350mm。

横向载荷：20～1000KN（2-100%FS）

横向工作行程： 0-100mm。

横向载荷指示精度：±0.5%

横向空间：≤500mm

位移精度：可达 ±1% F.S。

试样尺寸：包括 50mm×50mm×50mm、100mm×100mm×100mm、150mm×150mm×150mm 等多种规格。

加载方式：采用双路电液伺服负荷加载，双通道（应力、位移）全自动闭环控制（也可独立垂直or水平加载）。

电机功率：1.5KW

工作电压：～380V

1000KN微机控制电液伺服岩石直剪仪的核心价值是 “量化岩石及界面的抗剪能力"，为工程结构的安全性、稳定性设计提供科学数据支撑，避免因岩石剪切破坏导致的工程事故。
