一、主要用途：

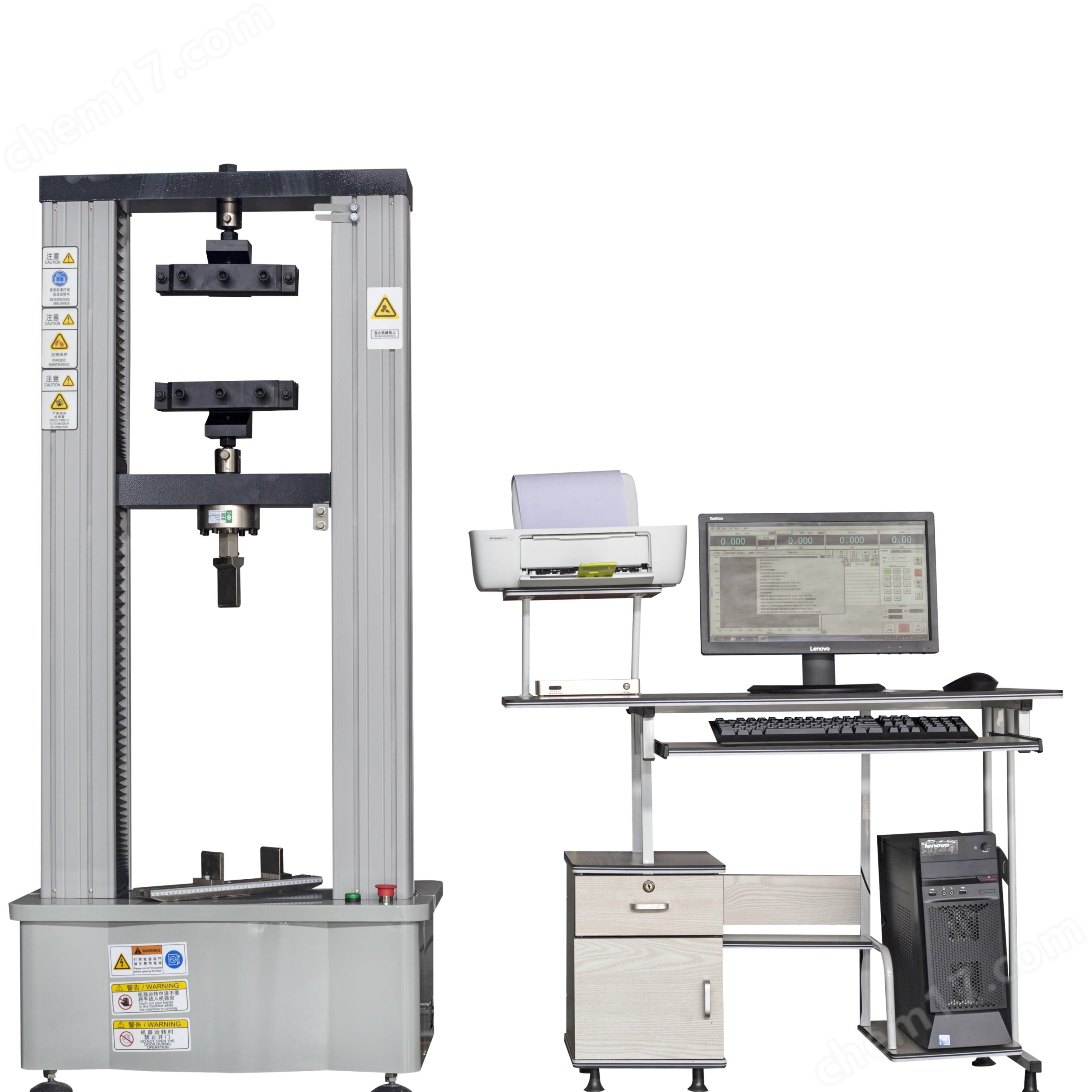

盛林土工材料顶破试验机依据GB/T15788-2017土工合成材料宽条拉伸试验方法；GB/T14800土工合成材料静态顶破试验(CBR法)；ISO 12236；GB/T13763土工布梯形法撕破强力试验方法；等标准制造。
适用标准：国标、ASTM、等国内外试验标准，用于各种玻纤土工布、机织土工布、稀松机织土工布、非织造土工布、复合土工布、针织土工布和毡垫、塑料经编土工布、TGDG单向拉伸塑料土工格栅、TGSG双向拉伸塑料土工格栅、塑料土工网(CE121,CE131,CE15工程网和DN1, HF10排水网)、土工网状物、松散结构材料、土工合成材料，干态、调湿和浸湿状态，进行拉伸、顶破、刺破等力学性能指标的测试及研究，主要试验测试项目：拉断力、拉伸强度、顶压力、顶破强力、位移、顶破位移、预负荷伸长率、最大负荷伸长率、2％伸长率、5％伸长率、标称伸长率、割线模量、平均值和异变系数、拉伸蠕变、拉伸蠕变断裂。
二、工作原理：
1、试样固定：
根据测试项目，将标准尺寸的土工材料试样固定在对应夹具中（如拉伸用的 “平口夹具”、顶破用的 “环形夹持器”），确保夹持牢固、受力均匀，避免试样打滑或局部破损。
2、加载控制：
通过伺服电机驱动加载机构，以恒定速率（如拉伸测试速率 50mm/min，符合 GB/T 15788 标准）对试样施加力（拉力、顶压力、撕拉力等）。
3、参数测量：
力传感器实时采集施加在试样上的力值（精度通常≤±0.5% F.S），位移传感器同步记录试样的变形量（如拉伸时的伸长量、顶破时的顶压杆位移）。
4、数据处理：
控制系统自动处理力 - 位移数据，计算出拉伸强度、撕裂强力等指标，同时实时绘制 “力 - 位移曲线”，试验结束后可生成标准化报告（含数据、曲线、结论）。
三、技术参数：
1、最大试验力20KN
2、试验机级别0.5级
3、负荷测量范围0.2%～100%FS
4、示值相对误差±0.5%
5、试验力分辨力1/±500000F.S（全程分辨力不变）
6、变形测量范围0.2%～100%FS
7、力控速率调节范围0.005%～5%FS/S
8、力控速率控制精度速率＜0.05%FS时，为±1%设定值以内； 速率≥0.05%FS时，为±0.5%设定值以内；
9、变形速率调节范围0.005～5%FS/s；
10、变形速率控制精度速率＜0.05%FS/s时，为设定值的±1%以内； 速率≥0.05%FS/s时，为设定值的±0.5%以内；
11、位移速率调节范围0.005～500mm/min（可定制高速系统0.001～2000mm/min）
12、位移速率控制精度为设定值的±0.2%以内；
13、恒力、恒变形、恒位移控制范围0.5%～100%FS
14、恒力、恒变形、恒位移控制精度设定值≥10%FS时，为设定值的±0.5%以内 设定值＜10%FS时，为设定值的±1%以内
15、有效试验跨度450mm
16、横梁移动行程900mm
17、电源电压～220V±10% 50Hz（须可靠接地）
四、选型关键指标：
1、最大试验力：根据测试材料的强度选择（如土工布拉伸选 5-10kN，土工格栅选 50-100kN）；
2、力值精度：优先选择≤±0.5% F.S 的机型，确保数据准确；
3、加载速率范围：需覆盖测试标准要求（如 GB/T 15788 要求拉伸速率 50mm/min，顶破测试速率 10mm/min）；
4、夹具兼容性：是否配备多种夹具（拉伸夹具、顶破夹具、撕裂夹具），避免后期额外采购；
5、软件功能：是否支持标准内置、数据导出、曲线分析，操作是否便捷（尤其针对非专业人员）。
土工材料是现代土木工程的 “功能型基础材料”，通过 “过滤、防渗、加筋、隔离” 等核心功能，解决了传统工程中土体性能不足、施工复杂、耐久性差等痛点。盛林土工材料顶破试验机一机多用其功能覆盖从基础拉伸到专项顶破的全维度力学测试，是土工材料 “性能验证” 和 “工程安全保障” 的核心设备，，通过标准化、高精度的测量，确保土工材料在公路、水利、建筑等工程中 “性能达标、安全可靠”，盛林产品可满足客户的不同需求，可定做，可维修升级，产品chang销全国，品质好，价格合理，是广大朋友们好的选择~
