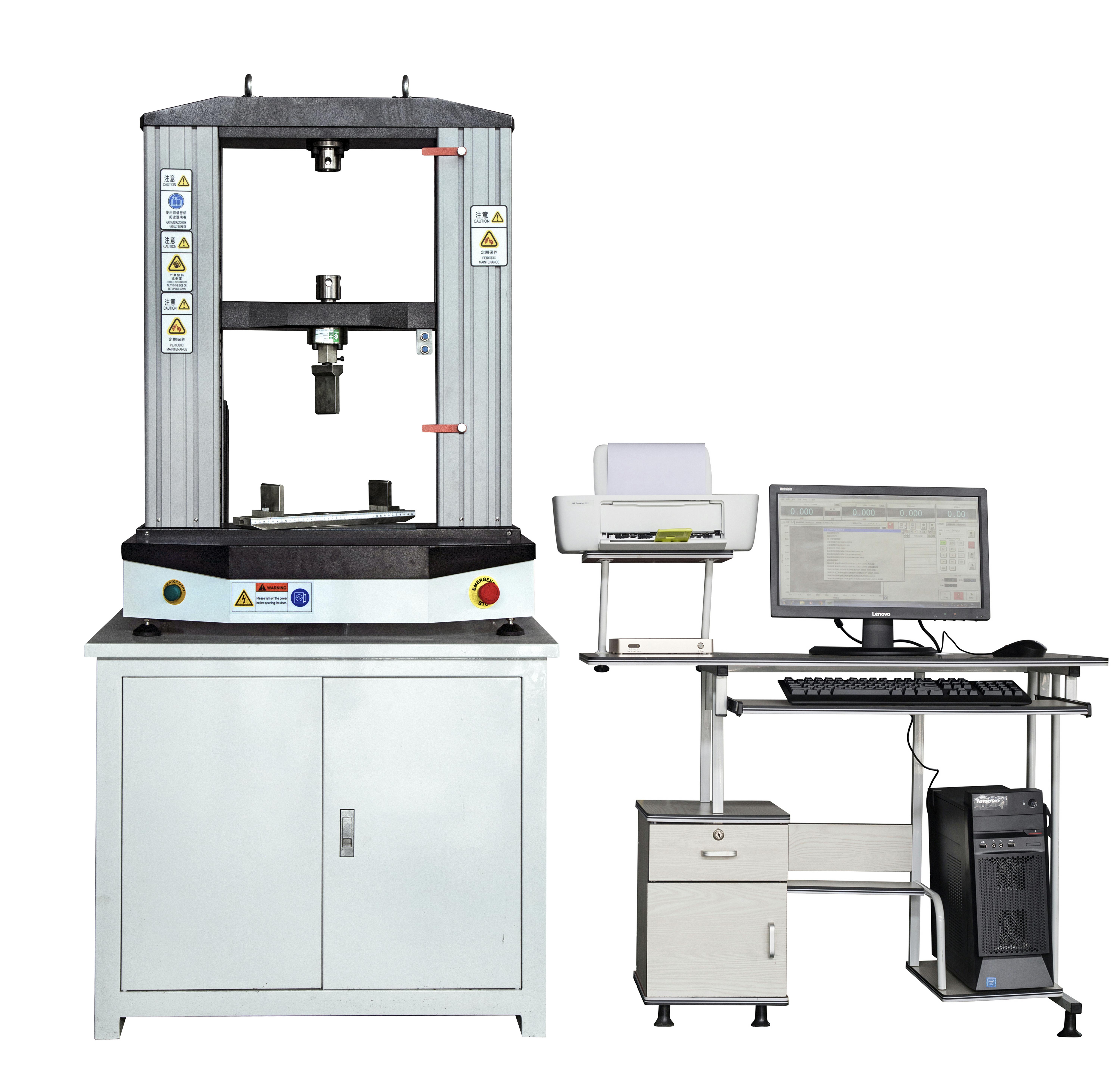

盛林冰刀鞋抗压变形试验机是依据GB/T19707-2005冰刀鞋中的相关标准要求主要用于检测冰刀在受到压力时的变形量以及是否会出现损坏等情况，一种用于测试冰刀鞋抗压性能的设备，以确保冰刀鞋的质量和性能符合相关标准和使用要求。
一、工作原理：
该试验机通常采用交流伺服电动机和交流伺服调速系统作为动力源，通过高精度丝杠传动来施加力值。它配备了高精度负荷传感器，能够精确测量所施加的压力大小，同时还具有位移测量装置，可准确测量冰刀在受压过程中的变形量。在试验过程中，首先对冰刀鞋预加载荷，调准百分表，然后以不大于50mm/min的加载速度加载至规定的力值，保持一段时间后，再卸载至预载荷状态，最后读取百分表读数，以此来判断冰刀鞋的抗压变形是否符合标准。
二、技术参数：
- 最大试验力：20KN
- 力值量程为0.5-20KN
- 测量误差为±0.5%
- 其试验力测量范围为满量程的0.4%-100%
- 试验力测量精度优于示值的±0.5%
- 位移分辨率为0.001mm，
- 位移测量准确度为±0.5%
- 速度测量范围为0.001-500mm/min
- 速度测量准确度为±0.5%。
- 加载部位针对冰刀鞋的“关键受力区域”：
（1）冰刀中部（滑行时主要受力点）；
（2）冰刀与鞋底连接部位（易松动/变形区域）
（3）保压时间加载至2000N后，需保持压力30秒（模拟持续受力场景，如运动员长时间蹬冰）
（4）变形量要求试验后，冰刀的“永jiu变形量”需≤0.5mm；鞋体、鞋底无开裂、凹陷，冰刀无脱落/断裂
三、试验流程：
冰刀鞋抗压变形试验需借助专用设备（如20KN，载荷覆盖2000N标准要求），流程可分为“试验前准备-试样固定-加载测试-结果记录-试样检查”五步：
1、试验前准备
- 设备校准：确保试验机的“力值传感器”“位移测量装置”已校准（误差需≤±0.5%），避免数据偏差；
- 试样预处理：选取3双以上同型号、合格的冰刀鞋（需包含成人/儿童款，按产品规格覆盖），将冰刀清洁干净，检查无出厂缺陷（如冰刀歪斜卸载后，需对冰刀鞋进行全面检查，重点关注：
- 冰刀：是否有弯曲、断裂、边缘卷口；
- 连接部位：冰刀与鞋底的铆钉/胶水是否松动、脱落；
- 鞋体/鞋底：是否有开裂、凹陷、明显形变（如鞋底塌陷）；
- 永jiu变形量：通过量具（如千分尺）再次确认冰刀的永jiu变形量是否≤0.5mm。
四、试验判定标准
1、根据GB/T19707-2005，满足以下所有条件的冰刀鞋，判定为“抗压变形试验合格”：
2、加载至2000N并保压30秒后，冰刀无断裂、无明显弯曲（临时变形量无限制，但需能承受载荷）；
3、卸载后，冰刀的永jiu变形量≤0.5mm；
4、冰刀与鞋底、鞋体的连接部位无松动、无脱落；
5、鞋体、鞋底无开裂、无结构性破损（轻微压痕若可恢复，不判定为不合格）。
6、若任意一项不满足（如永jiu变形量0.6mm、冰刀铆钉松动），则判定为“不合格”，产品需返工或改进设计（如增强冰刀材质、优化连接工艺）。
五、冰刀鞋抗压变形试验机关键注意事项：
1、设备选型：试验机的最大载荷需≥2000N（如20KN、10KN试验机均满足，避免选用载荷过小的设备导致无法达到标准力值）；
2、夹具适配性：不同类型的冰刀鞋（速滑、花样、冰球）冰刀形状差异大（如速滑冰刀长而薄，冰球冰刀短而宽），需使用对应专用夹具，避免夹持不当导致测试结果失真；
3、试样代表性：需选取“未经过使用”的全新试样，且覆盖产品的不同尺码（如成人42码、儿童30码），避免单一样品导致结果片面；
4、数据重复性：同一型号产品需测试3双以上，若出现1双不合格，需加倍抽样测试；若仍有不合格，则判定该批次产品不合格（确保结果的可靠性）。
