GB/T229-2020金属材料摆锤冲击试验机而金属材料摆锤冲击试验机是依据该标准设计制造，用于检测金属材料在 “冲击载荷" 作用下抗断裂能力（即冲击韧性）的专用设备，广泛应用于钢铁、机械、汽车、航空航天等领域，核心是模拟材料在突发外力冲击下的失效行为，判断其低温、常温或高温环境下的韧性水平。

   GB/T229-2020金属材料摆锤冲击试验机而金属材料摆锤冲击试验机是依据该标准设计制造，用于检测金属材料在 “冲击载荷" 作用下抗断裂能力（即冲击韧性）的专用设备，广泛应用于钢铁、机械、汽车、航空航天等领域，核心是模拟材料在突发外力冲击下的失效行为，判断其低温、常温或高温环境下的韧性水平。

一、设备概述：

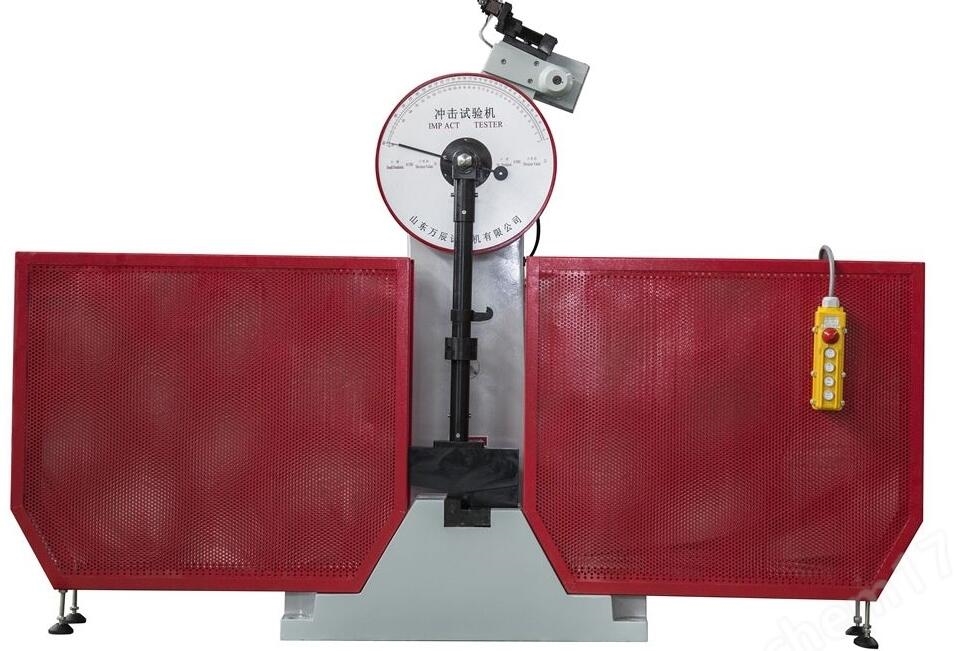

   盛林金属材料摆锤冲击试验机由摆锤系统、试样夹持系统、能量测量系统、安全防护系统、控制系统及环境辅助系统（可选）等几大部分组成，主机为单支承柱式结构，悬臂式挂摆方式，摆锤锤体U型；冲击刀采用螺钉安装固定，更换简单方便；试样简支梁式支承，主机装有安全防护销，并且配备了安全防护网，试验机为半自动控制，扬摆、挂摆、冲击、放摆均为电气控制，并能利用冲断试样后的剩余能量自动扬摆做好下次试验准备，特别适用于连续做冲击试验的试验室和大量做冲击试验的冶金、机械制造等部门。

二、试验目的：

根据 GB/T 229-2020要求，摆锤冲击试验机的核心是通过 “摆锤自由下落冲击试样"，测量试样断裂时吸收的能量（冲击吸收功），进而评估材料的冲击韧性，具体目的包括：

评估材料韧性：区分 “韧性材料"（断裂时吸收大量能量，不易脆断）和 “脆性材料"（断裂时吸收能量少，易突发断裂）；

验证工艺质量：检测材料热处理（如淬火、回火）、焊接工艺后的韧性变化（如焊接接头是否存在脆化区）；

模拟服役环境：配合高低温装置，测试材料在低温（如 - 60℃、-196℃）或高温环境下的冲击性能（如低温容器用钢的抗脆断能力）；

判定材料合格性：依据标准要求，判断材料冲击吸收功是否满足工程设计或产品验收指标（如工程机械用钢需≥40J）。

三、技术参数：

1、冲击能量：300J（大锤） 150（小锤）

2、冲击速度：5.2m/s

3、摆锤预扬角：150°

4、试样支座跨距：40mm

5、支座钳口圆角：R1.0~1.5mm

6、冲击刀刃圆角：R2.0~2.5mm

7、摆锤中心至冲击点距离：750mm

8、标准试样尺寸：10×10(7.5或5)×55mm

9、摆锤力矩： M=160.7695N.m   80.3848N.m

10、电源和功率：三相四线  50Hz   380V    180W

11、外形尺寸：2130×620×1360mm

12、重量： 580Kg

   GB/T229-2020金属材料摆锤冲击试验机是金属材料 “韧性检测" 的核心设备，其设计与运行需严格匹配标准对精度、安全、环境的要求，最终通过冲击吸收功数值，为材料选型、工艺优化和产品安全提供关键依据，该款机型为半自动款操作简单是比较常用的型号，除此以外盛林还有微机控制机型、低温自动送料等多种型号、选型前需明确技术要求是否有低温要求或者常温测试，还需根据材料特性与冲击韧性选择，如中低低韧性材料选择300J冲击能量足够，高韧性材料则需选择450J 或更高能量，如有需要可联系我们~
